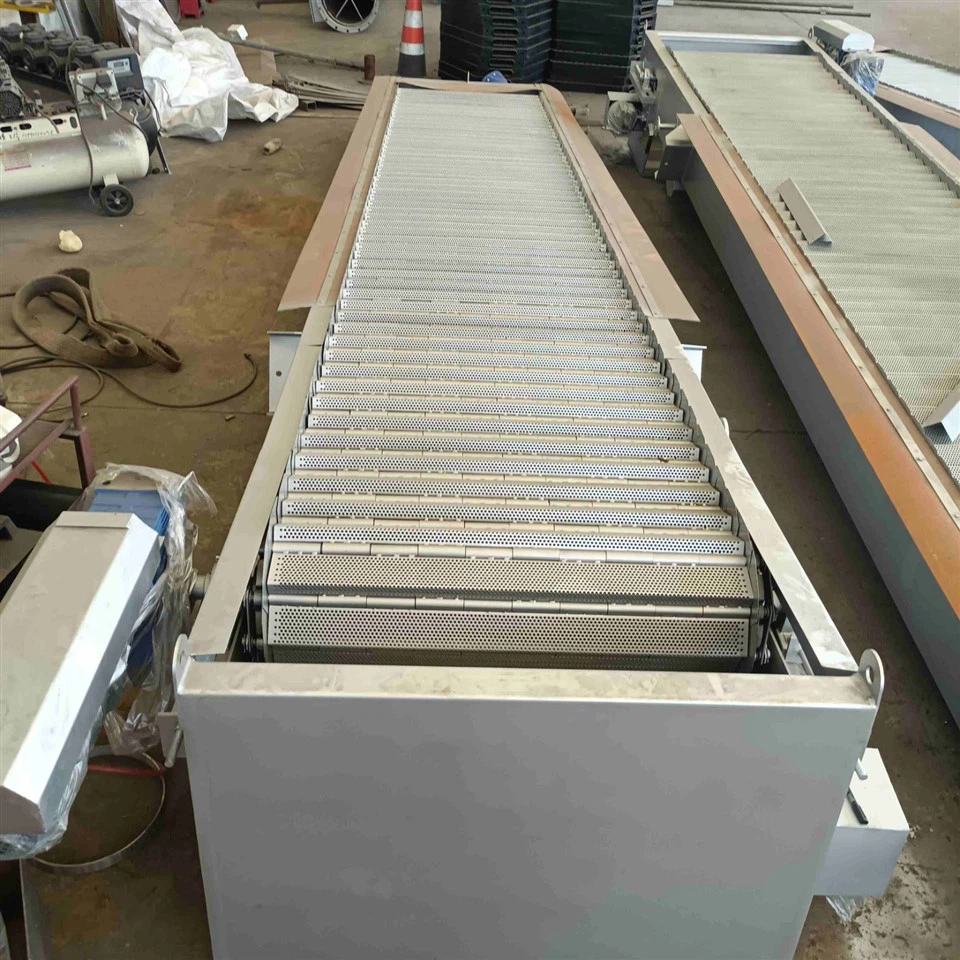

Mehansko očiščen palični zaslon

Odstranjevalec umazanije s stopničasto mrežo je čistilec umazanije s fino rešetko, ki združuje prestrezanje in odstranjevanje umazanije. Primeren je za velike, srednje in majhne črpalne postaje kot fina mreža za prestrezanje in čiščenje plavajočih predmetov v vodi, kot so plevel, papir, cigaretni ogorki, melonina semena, vlakna, lasje itd. Ta model ima visoko stopnjo zajemanja umazanije in lahko zagotovi izvedbo nadaljnjih postopkov čiščenja.

Odstranjevalec umazanije s stopničasto mrežo je v glavnem sestavljen iz glavnih komponent, kot so pogonska naprava, okvir, vlečna veriga, mrežasta plošča z dvižno lestvijo in elektronski nadzorni sistem. Pogonski motor je nameščen na glavni gredi v smeri naprej okvirja. Mrežaste plošče na obeh straneh, ki jih poganja prenosna veriga, izvlečejo umazanijo, ujeto v njihovi dolžini, od spodaj navzgor. Ko dosežejo zgornji del, funkcija krmiljenja verižnika samodejno zaključi obračanje in razbremenitev. Žlindra se odvaja v korito za zbiranje žlindre med mrežnimi ploščami na obeh straneh in se nato gravitacijsko izpušča iz stroja.

Pogonska naprava stopničastega rešetkastega odstranjevalca umazanije se nahaja na zgornjem delu okvirja. Na sprednji in zadnji strani okvirja so nastavljene nastavitvene-naprave z vijaki za nastavitev tesnosti prenosne verige.

Okvir stopničastega rešetkastega odstranjevalca umazanije je celovita pravokotna toga struktura, sestavljena in zvarjena s ploščami iz nerjavečega jekla in jeklenimi profili. Na koncu spodnjega dela okvirja,-obrnjenem proti vodi, je odprtina za dovod vode, na sprednji in zadnji stenski plošči okvirja pa so vodila. Okvir je nameščen na sredini vodnjaka rešetke, reža med obema stranema okvirja in vodnjakom rešetke pa je kanal za odvajanje vode po filtriranju rešetke. Na obeh straneh okvirja, obrnjenem proti vodi, so nameščene preusmeritvene pregrade, ki lahko preprečijo, da bi plavajoče smeti prešle skozi, medtem ko preusmerjajo vodo.

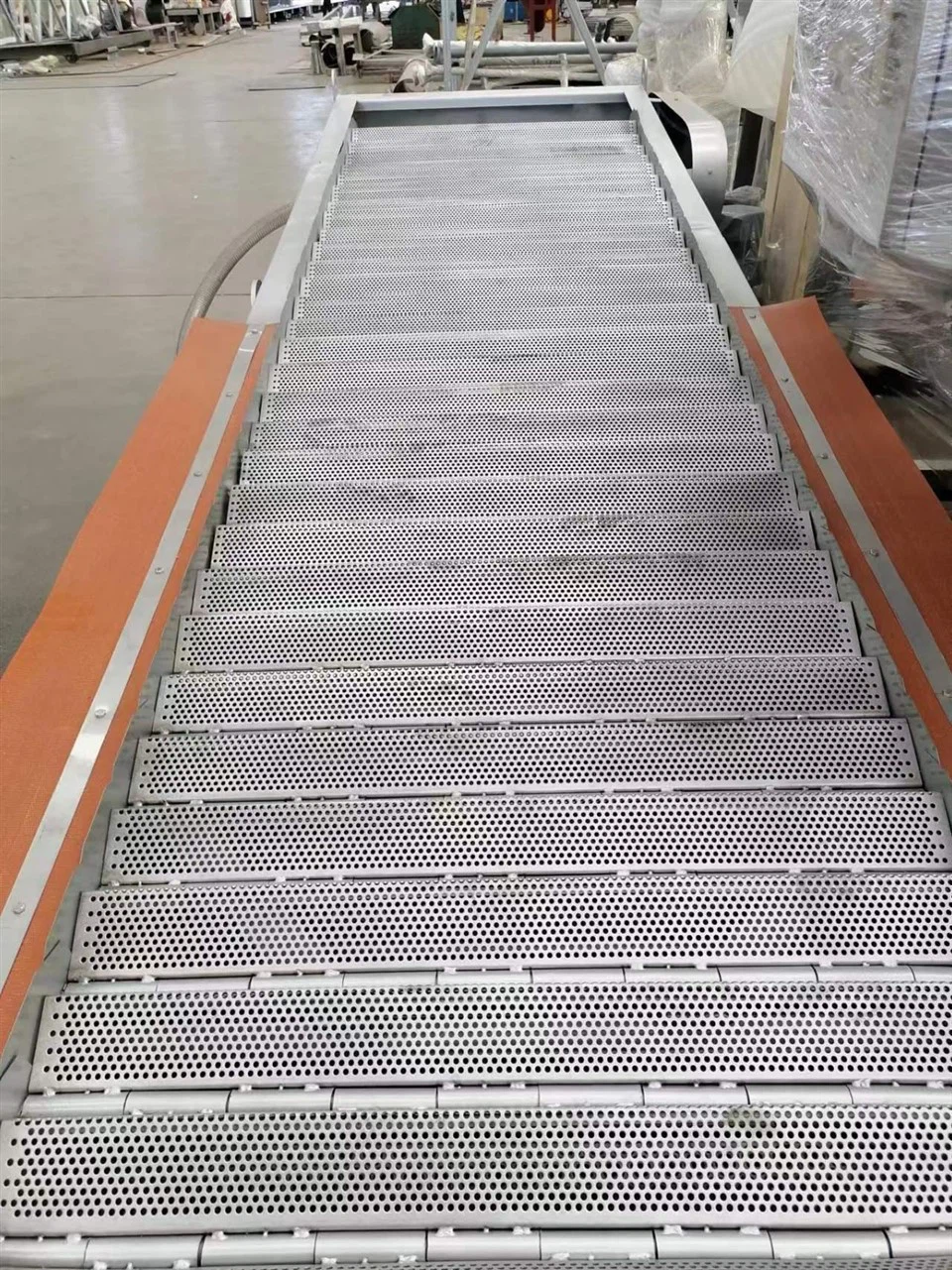

Vlečni zobnik in vodilna naprava za prenos sta nameščena na zgornjem in spodnjem delu obeh strani okvirja. Stopničasta mrežasta plošča je izdelana iz nerjavečega jekla ASTM304. Mrežasta površina je pravilno razporejena majhna luknja, ki ima funkcijo pretoka vode in prestrezanja odplak. Stopničasta površina lahko prestreže večje odplake.


1. Pred sito: opazujte sito filtra na dovodu vode. Leva stran je navzgor obrnjeno filtrirno sito, na mrežni površini pa je več smeti. Desna stran je sito filtra navzdol, mrežasta površina pa mora biti čista in brez ostankov.
2. Za sitom: opazujte pretok vode v iztočnih kanalih na obeh straneh sita. Ko zaslon deluje, se pretok vode vrti in pretok je velik. Ko se ustavi, se izhod vode postopoma zmanjša, stopnja pretoka se zmanjša in raven tekočine za zaslonom se postopoma stabilizira.
3. Opazujte sito stroja za cikel, da vidite, ali obstaja neobičajen zvok.
